一、產品概述

FJ6/JTS2系列多用途接線端子系專為各類電控配電設備，成套裝置及組合式終端電器箱中配線而設計。產品的額定絕緣電壓690V，額定工作電壓380V，進線端連接導線的最大截面為120mm2，出線端按連接回路數的多少以及接線方式的不同，分別可連接導線的截面為1.5-120mm2。該產品結構新穎獨特，接線牢固可靠，使用方便靈活。可作各類電氣裝置中母線排、大電流端子、接零、接地端子等電位端子之用。

二、結構特點

FJ6/JTS2系列多用途接線端子由導電件、絕緣座和防護罩組成，體積小，結構可靠，其進線端即可以將導線直接插入（筒式連接）、也可以用OT端頭（線鼻子）連接（板式連接），亦可接入寬度≤30mm的銅排，其出線端則統一為筒式連接。壓線螺釘?shù)牡撞繛樘刂频那蛐危瑝壕�時不僅不傷導線，而且對導線具有足夠大的擠壓力，接觸更可靠。

三、安裝與使用

本系列產品提供兩種安裝方式：1、直接在底板上打孔安裝（僅限于外形厚度大于36mm產品，安裝螺釘為M5）2、安裝在TH-35導軌（頂冒軌）上。接入導線建議使用多芯線，導線插入盲孔時要確認插到底后方能往下擰螺釘，以防誤接。

四、訂貨須知

訂貨時請注明型號或訂貨號和數量即可；

FJ6/JTS2系列多用途接線端子，可定制非標各種進線和出線平方數。

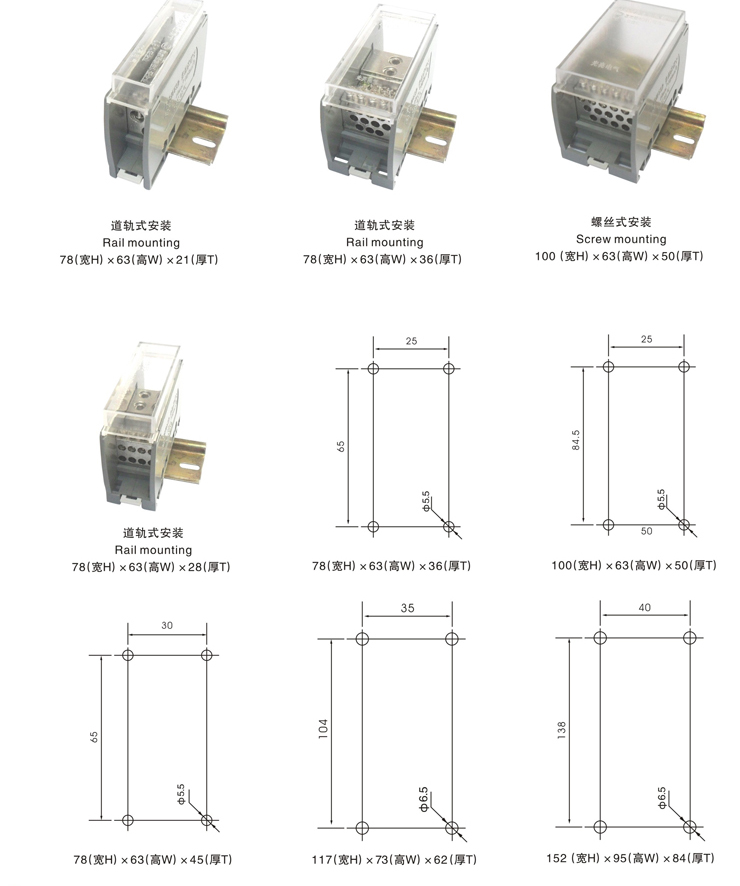

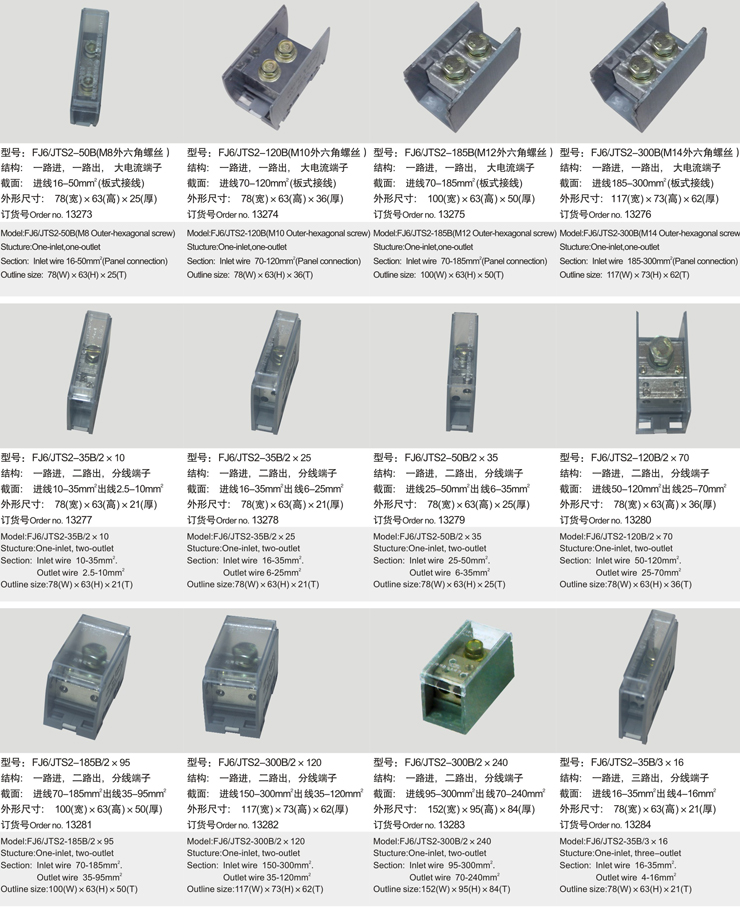

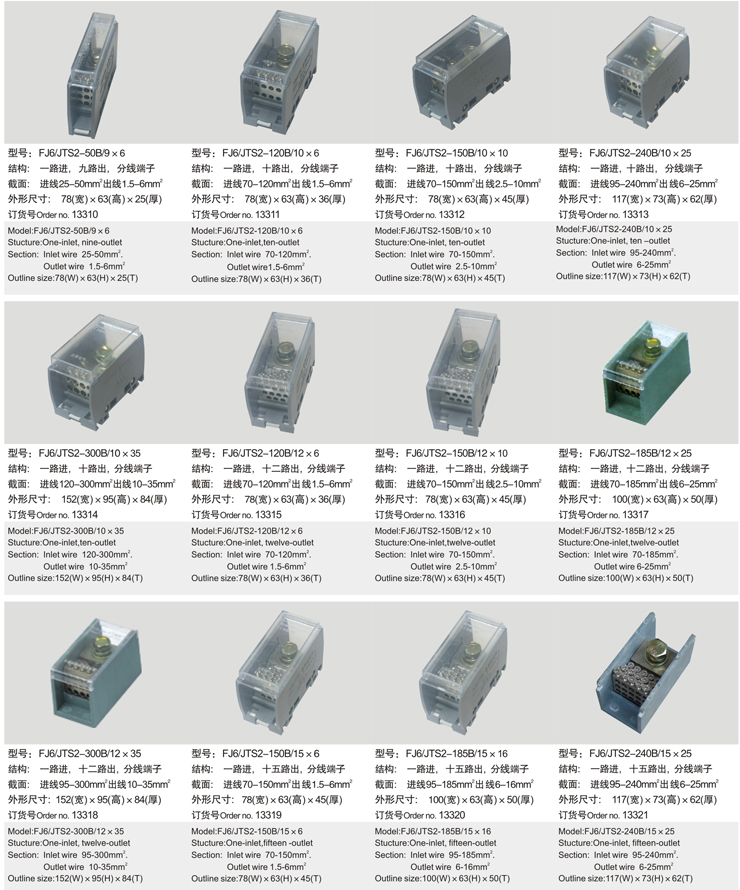

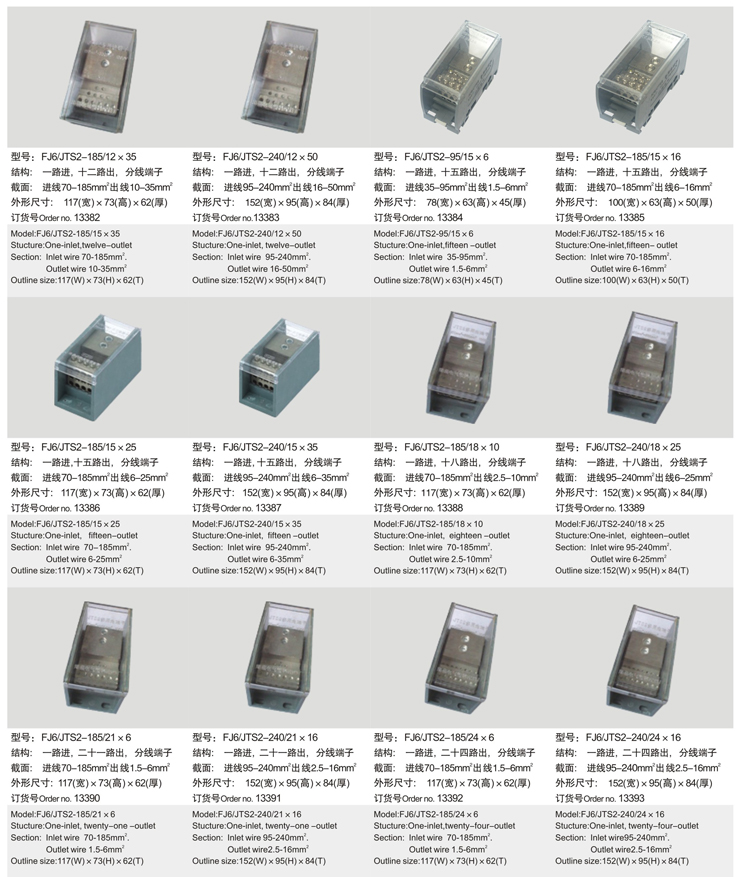

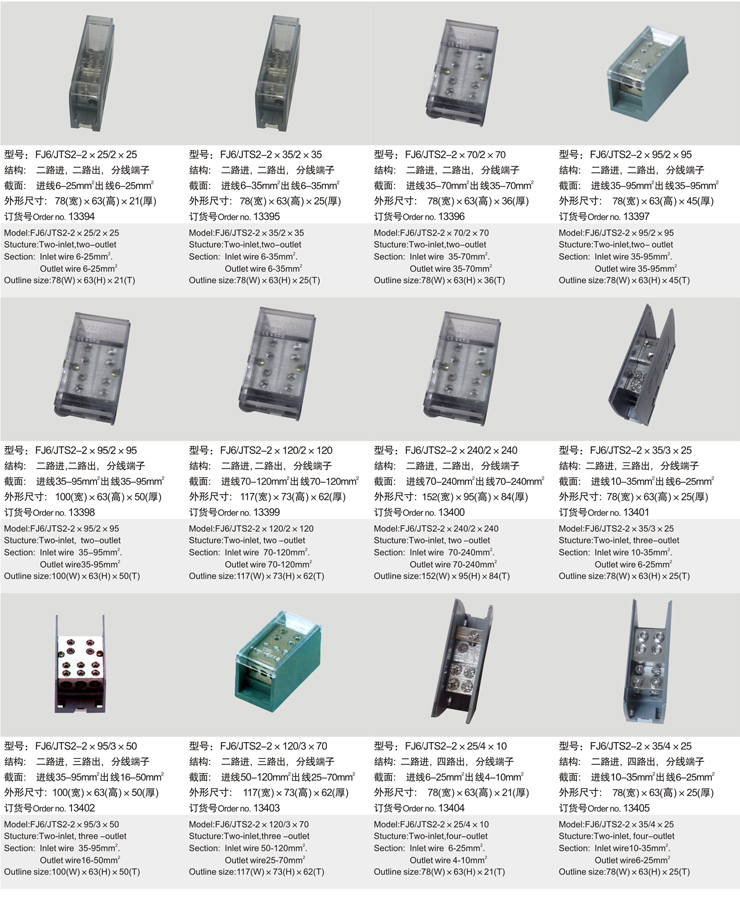

五、安裝尺寸
